產品介紹

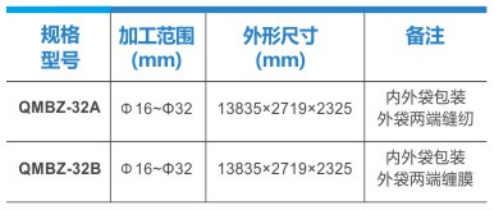

全茂QMBZ-32系列全自動包裝線適用于PP-R管材的在線自動收集包裝，可與蓋帽機一同配套 PP-R管材生產線使用。可用于Φ20—Φ32mm ,長度3-4米的PP-R管材的包裝。該機型由內袋包裝機、外袋包裝機兩部分組成。內袋包裝機承接蓋帽機與外袋包裝機，實現蓋帽機完成蓋帽以及計數排序完成的管材套內袋。外袋包裝機承接內袋包裝機，實現完成內袋包裝的管材計數及套外袋的功能。內包裝袋采取兩端熱封,外包裝袋可采用縫紉封口或者纏膜封口兩種封口形式。整機采用HMI+PLC+光電傳感器+電磁閥+氣缸+伺服電機控制，具備計數功能，通訊采用工業以太網(速度10M)。自動化程度高，顯著降低生產成本。

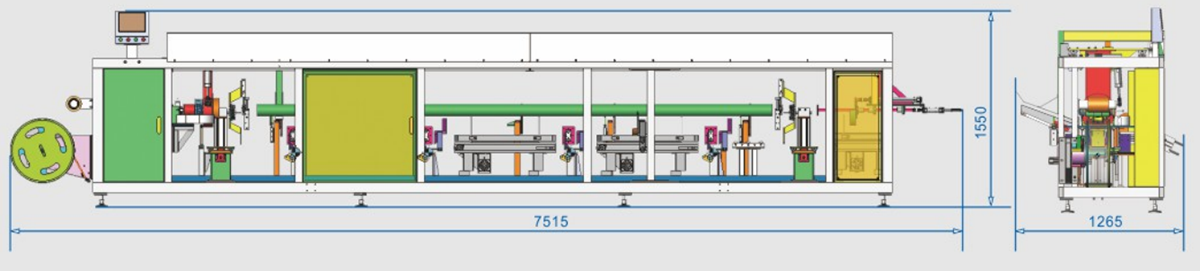

內袋包裝機

承接蓋帽機與外袋包裝機。實現蓋帽機完成蓋帽以及計數排序完成的管材套內袋的功能。整卷包裝袋通過袋口張開裝置，將袋口整圓， 夾袋小車回到原點位置，將袋子夾緊。當光電開關將管材數量滿足包裝要求的信號回傳后，阻擋氣缸動作，將管材下放至整型槽內，托 舉氣缸將管材托至指定高度，套袋小車?yán)瓌幼鳎敝撂状瓿伞Ｍ讫R氣缸及兩端熱封機構依次動作，完成內袋的套袋工作。托舉氣缸回至初始位置。輸送電機開始工作，并將完成套袋的管材輸送至外袋包裝機。

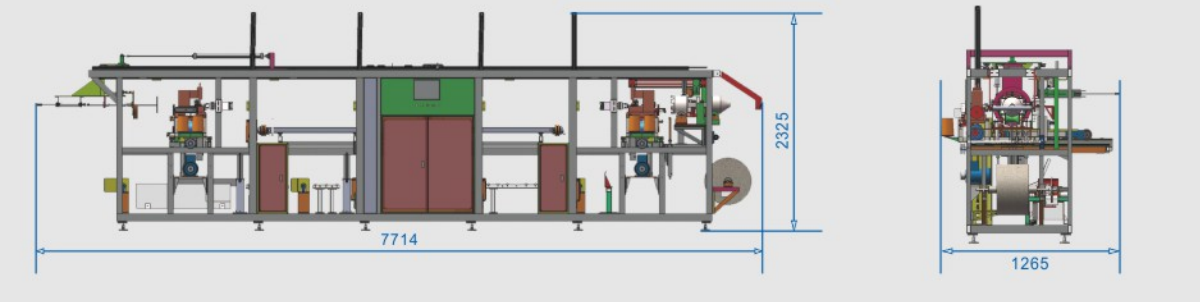

外袋包裝機

承接內袋包裝機，實現完成內袋包裝的管材計數及套外袋的功能。當內包輸送來的管材計數完成后，翻轉機構動作，將管材一次性翻轉至整型槽內，提升氣缸動作，將管材提升至套袋高度。套袋小車完成套袋工作,然后撐口壓邊氣缸及真空吸盤開始工作，將合格證放置完成后，折邊氣缸動作，完成對袋口的整型及合格證的固定工作。此時縫紉組電機，帶動縫紉機對已經折邊完成的袋口進行縫紉工作，同時輸岀電機動作。提升氣缸下降，把完成包裝的成品管材放置在輸出皮帶上，輸出電機及氣缸依次動作，將成品包裝管材輸出至儲料架內。
